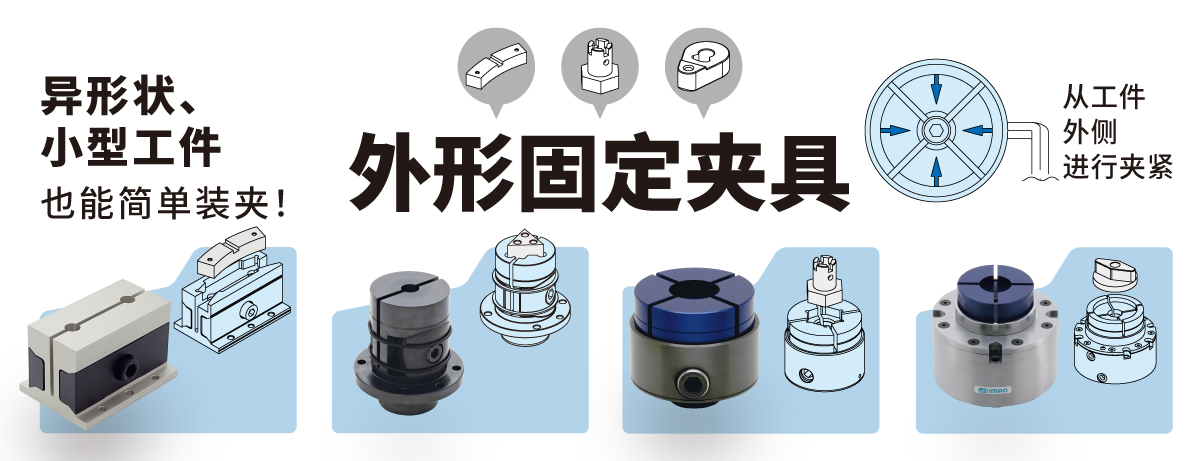

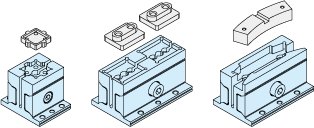

外形固定夹具的夹口是可自行加工的，从工件外周进行夹紧的夹具。异形状、复杂形状和小型工件，不论什么样的形状都能对应！

对应加工工件，也有性价比更高的夹口可换型夹具。另有适用于加工大批量工件时的气动外形固定夹具。

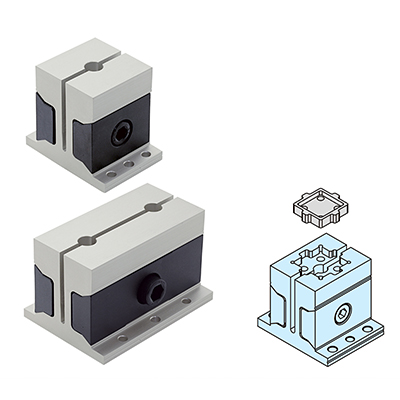

CP124 外形固定夹具(块型)

最适合小工件从夹1个到夹2个和用于夹细长工件的夹具。

构造

夹口尺寸

• 宽度32×长度40
• 宽度32×长度80
• 宽度50×长度50
• 宽度50×长度100

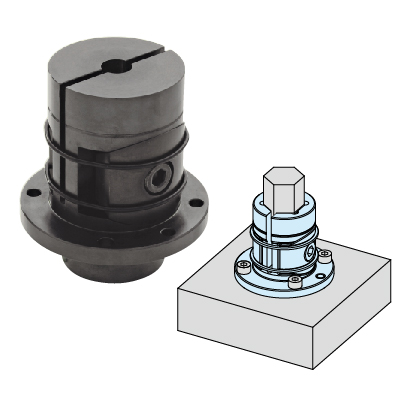

CP123 外形固定夹具(小径型)

直径小，最适合小型工件。

构造

夹口尺寸

• φ32
• φ50

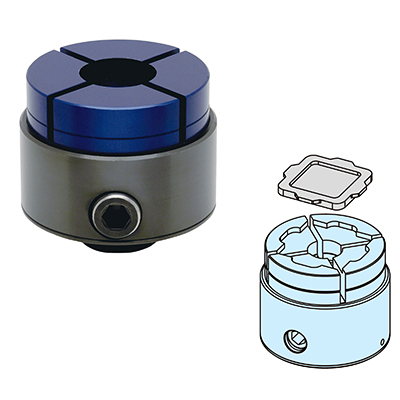

CP120 外形固定夹具

根据加工工件来交换夹口，经济实惠。

构造

4个夹口向中心倾倒夹紧，适用于工件精度高的中心定位。

夹口尺寸

• φ65
• φ90

夹口交换式

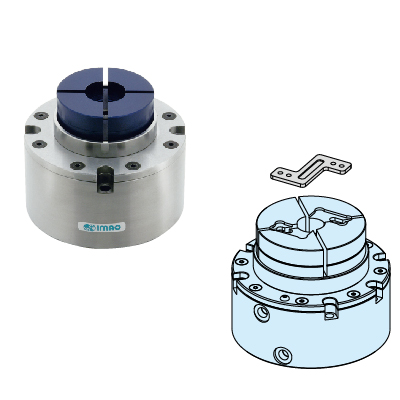

AMCH-W 气动外形固定夹具

气动夹紧或松开，更适合于自动化加工大批量工件的环境。

构造

夹口尺寸

• φ65
• φ90

夹口交换式

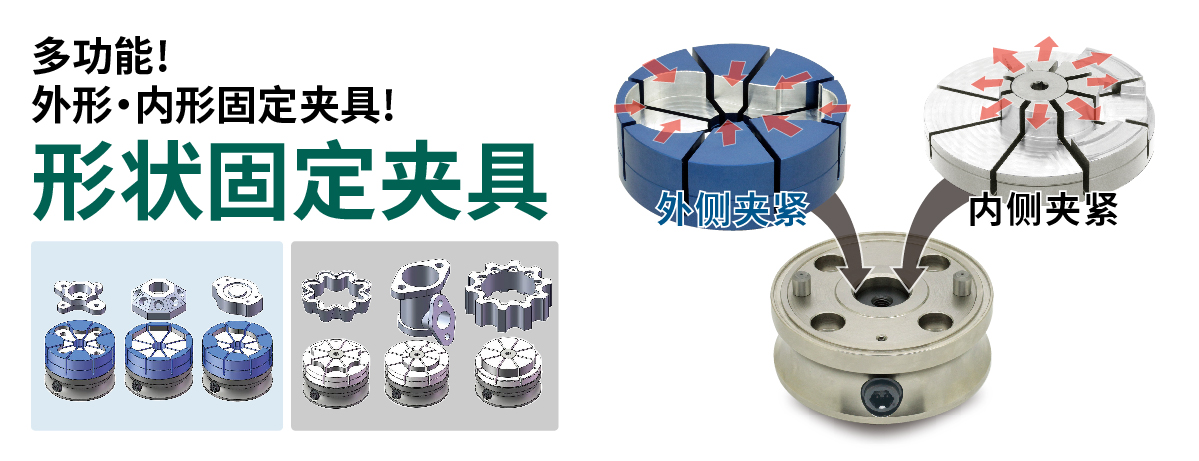

形状固定夹具是应对复杂形状时夹口可换型自行加工类夹具。

夹口可交换，是一款既可从外侧又可从内侧固定住工件的多功能夹具。推荐应用于多工件同时装夹、应急工件的加工。
